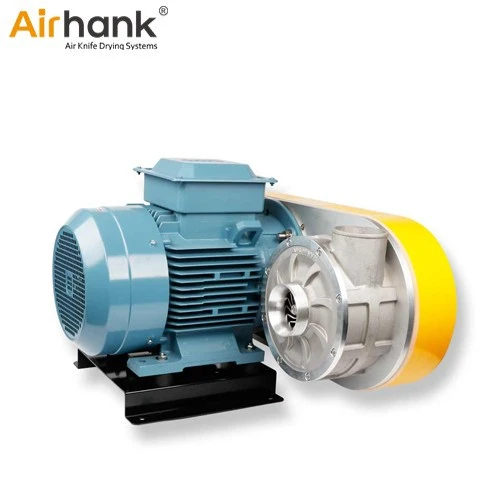

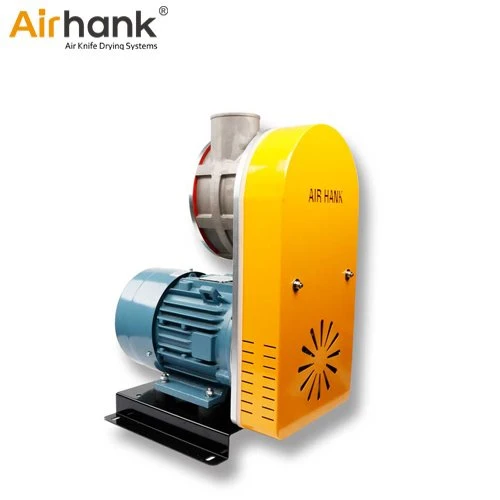

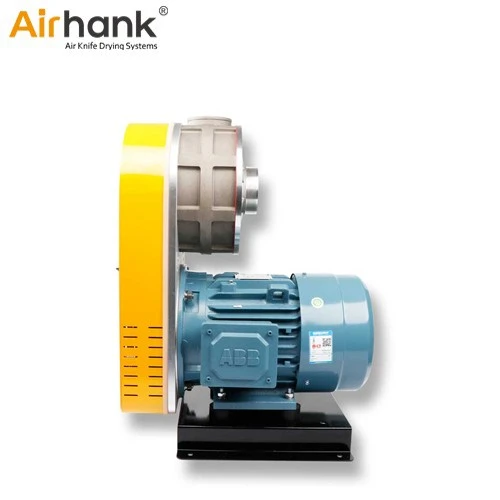

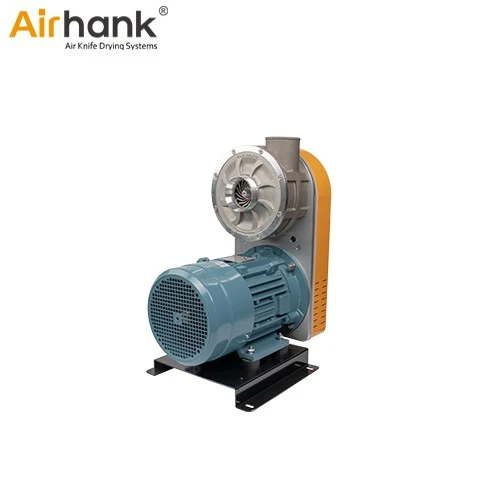

공기 및 가스 처리를 위한 벨트 구동 원심 송풍기

고속 원심 송풍기 IE3/IE4 고효율 모터(Siemens / ABB)
전력 5.5kw-7.5kw 공기 흐름: 1200-3400m³/h 압력: 180-290mbar
슈퍼 공기 흐름 및 에너지 절약

문의 보내기

기능

HANK 벨트형 고속 원심 송풍기 개발에 있어 우리 엔지니어들은 지속적으로 성능과 기술을 최적화하고 있으며, 특히 작동 중 장비의 소음과 안정성을 지속적으로 테스트하여 이제 고객만이 HANK 송풍기 건조 진공을 사용하고 있습니다. 시스템 인식.

행크의 고속 원심 송풍기는 알루미늄 합금 또는 스테인레스 스틸 에어 나이프와 함께 사용하여 제품 표면에 있는 액체의 95%-100%를 건조시킬 수 있습니다.

201

기술적인 매개변수

모델	모터	힘	전압	최대 공기 흐름	빈도	압력	진공	입구 및 출구	무게
모델	모터	(킬로원)	(V)	(m³/h)	(Hz)	(mbar)	(mbar)	(mm)	KG
행크70-5.5	IEC/NEMA	5.5(7.5HP)	380	1200	50	240	-220	102mm & 76mm	91
행크70-7.5	IEC/NEMA	7.5(10마력)	380	1470	50	260	-225	102mm & 102mm	101
행크-85-7.5	IEC/NEMA	7.5(10마력)	380	1700	50	180	-170	102mm & 102mm	103
행크100-11	IEC/NEMA	11(15마력)	380	1700	50	240	-220	102mm & 102mm	140
행크150-15	IEC/NEMA	15(20마력)	380	2100	50	240	-230	102mm & 102mm	156
행크150-18.5	IEC/NEMA	18.5(25마력)	380	2125	50	290	-270	102mm & 102mm	185
행크200-22	IEC/NEMA	22(30마력)	380	3400	50	240	-225	102mm & 102mm	220

주변 온도-12도 -40도

단일 펌프

더블 펌프

HANK 원심 송풍기 기능

*ABB 모터, IP55 보호 등급, 절연 등급 H

* 주요 부품은 고강도 ADC12 알루미늄 동맹 다이캐스팅을 채택합니다.

* 축 베어링 설치에 따라 다양한 성능을 발휘할 수 있습니다.

* MAZAKCNC 머시닝 센터, SCHENCK 밸런싱 머신, Zeiss 3차원 검사 장비를 사용합니다.

HANK-70 5.5KW & HANK-70 7.5KW 설치도

116

117

HANK-70 5.5KW 및 HANK-70 7.5KW 성능 곡선

118

*제품 업데이트로 인해 최종 설치 치수를 당사에 확인해 주시기 바랍니다*

당사 블로워를 사용하실 때에는 설치공간을 충분히 확인하시고 합리적인 배관 및 배선을 하시기 바랍니다. 귀하의 편의를 위해 Hank 고속 원심 송풍기는 유연성을 제공합니다. 당신이 선택할 공기 배출구 위치. 주문 시 참조용으로 Hank 도면 아래에 콘센트 위치를 표시하십시오.

철강 산업의 HANK 송풍기에 대하여

금속이 용광로에서 갓 나온 것인지, 세척, 연마, 스탬핑 또는 페인팅의 최종 단계에서 Airhank의 고속 원심 송풍기와 고효율 에어 나이프 시스템은 모든 생산 공정에서 효과적으로 활용될 수 있습니다. 공장의 생산 속도가 증가하고 전력, 유분 및 습기 제거 시스템, 페인트 제어 시스템이 상대적으로 증가함에 따라 더 이상 Airhank의 고효율 에어나이프 시스템을 사용할 필요가 없습니다. Airhank 고효율 에어나이프 시스템을 사용하면 더 이상 스퀴지 롤러, 대량의 압축 공기, 대형 송풍기 또는 가열 장비가 필요하지 않아 생산 및 소모품 비용이 크게 절감됩니다.
